Decoder DMX e RDM ad alta frequenza a 4 canali 8A
● Funzione DMX e RDM;
● Display numerico;
● Sette frequenze PWM;
● Dimmerazione lineare o logaritmica;
● Protezione multipla
Descrizione
Parametri tecnici
Caratteristica principale dei prodotti
Decoder DMX e RDM ad alta frequenza a 4 canali 8A
● Rispettare i protocolli standard DMX512.
● Display numerico digitale, imposta l'indirizzo iniziale della decodifica DMX tramite i pulsanti.
● La funzione RDM può realizzare l'intercomunicazione tra master DMX e decoder.
● Ad esempio, l'indirizzo del decoder DMX può essere impostato dalla console master DMX.
● Uscita 1/2/4 canali DMX selezionabile.
● Livello di grigio selezionabile a 16 bit (65536 livelli)/8 bit (256 livelli).
● Frequenza PWM 250/500/1000/2000/4000/
8000/16000Hz selezionabile.
● Curva di regolazione logaritmica o lineare selezionabile.● Protezione da surriscaldamento-/surriscaldamento-carico/cortocircuito, ripristino automatico.
● GDE0408HF-RDM-1 dispone di porte di segnale DMX RJ-45, GDE0408HF-RDM-2 dispone di porte di segnale DMX con terminale verde.
Strutture ed Impianti Meccanici

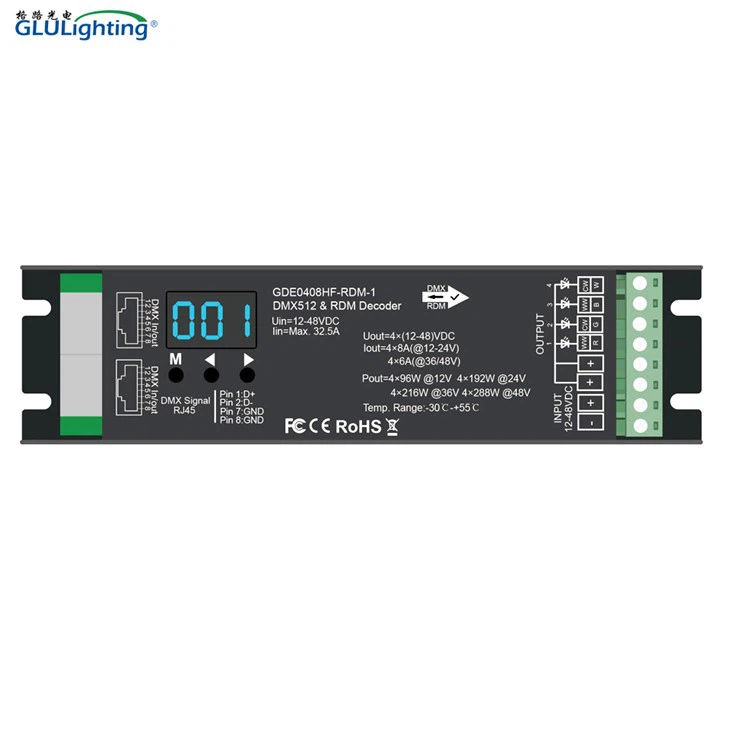

GDE0408HF-RDM-1
GDE0408HF-RDM-2
Connettori per GDE0408HF-RDM-1 e GDE0408HF-RDM-2
Dimensioni meccaniche
GDE0408HF-RDM-1
GDE0408HF-RDM-2
Schema elettrico
Per strisce RGBW
Per strisce bi-colori
Nota:
1. È necessario un amplificatore di segnale DMX se sono collegati più di 32 decoder o se si utilizza una linea di segnale troppo lunga, l'amplificazione del segnale non deve essere superiore a 5 volte consecutive.
2. Se l'effetto di contraccolpo si verifica a causa di una linea di segnale più lunga o di una cattiva qualità della linea, provare a collegare un resistore terminale da 0,25 W 90-120 Ω all'estremità di ciascuna linea di segnale DMX.
Curva di attenuazione
★ Per altre informazioni sul funzionamento dettagliato, fare riferimento al manuale dell'utente o consultare le nostre vendite.
Etichetta sexy: Decoder dmx e rdm ad alta frequenza 4 canali 8a, Cina, produttori, fornitori, fabbrica, personalizzato
Parametri tecnici
| Ingresso e uscita | Sicurezza ed EMC | Ambiente | |||
| Tensione in ingresso | 12-48 V CC | Norma EMC (EMC) | ETSI EN 301 489-1 V2.2.3 ETSI EN 301 489-17 V3.2.4 |
Temperatura di funzionamento | Ta: -30 CA ~ +55CA |
| Corrente in ingresso | 32.5A | ||||
| Tensione di uscita | 12-48 V CC | Norma di sicurezza (LVD) | EN 62368-1:2020+A11:2020 | Temperatura della custodia (max.) | Ta: +75 gradi |
| Corrente di uscita | 4×8A@12/24V 4×6A@36/48V |
||||
| Apparecchiature radio (ROSSO) | ETSI EN 300 328 V2.2.2 | Grado di protezione IP | IP20 | ||
| Pacchetto | |||||
| Potenza in uscita | 4×96W @12V 4×192W@24V 4×216W@36V 4×288W@48V |
Certificazione | CE, compatibilità elettromagnetica, LVD, ROSSO | Misurare | L178xP50xA38mm |
| Garanzia | Peso lordo | 0,295 kg | |||
| Tipo di uscita | Tensione costante | Garanzia | 5 anni | ||
